HDDSBHSOB1-M
高清度數位綜合舞台接線箱

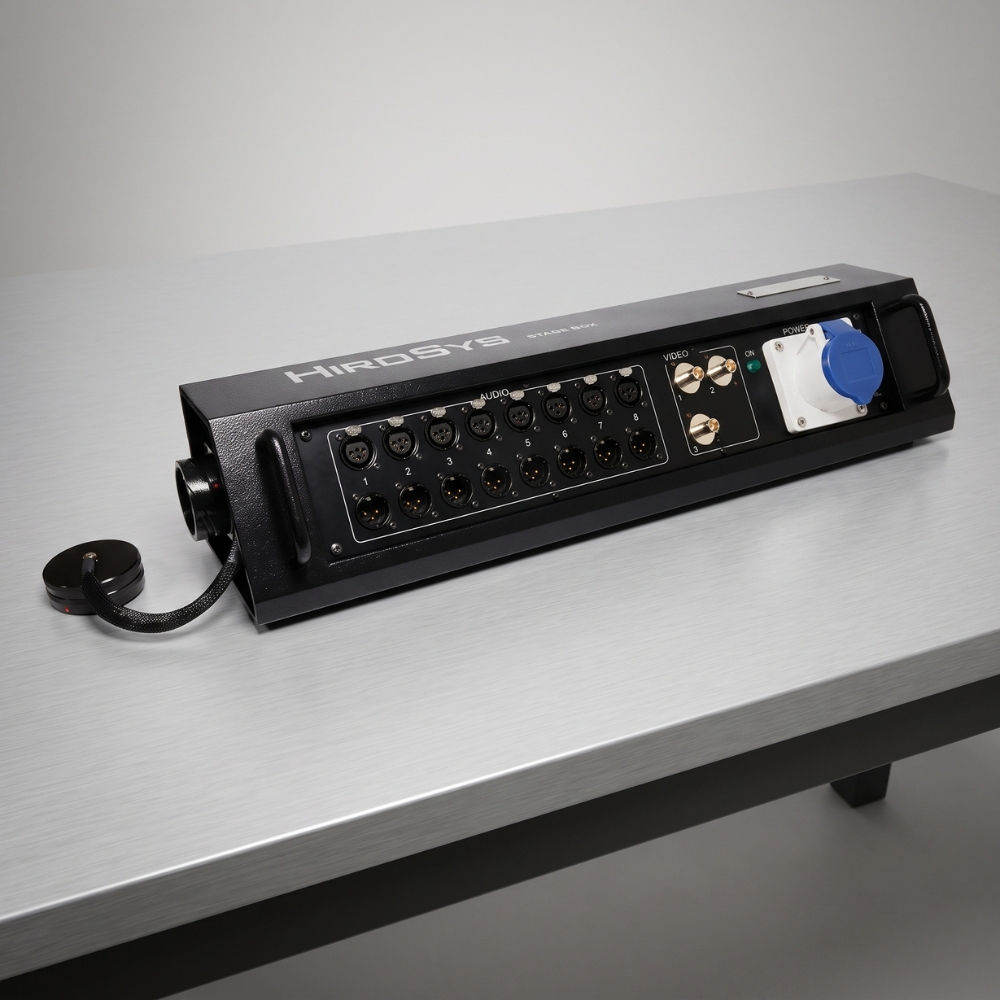

該HDDSBHSOB1-M是一個以金屬構造,結構堅固而可靠的舞台接線箱,能配合OB1複合電纜系統使用,專為針對在戶外/戶內作現場表演的電視廣播應用。
這舞台接線箱配的前面板配置有8對卡農公/母插座,每通道插座均以平行佈線連接,3個兼容高清視頻的BNC連接插座,最高可達3Gb/s的傳輸規格,並配置有1個CEE規格的16A/250AC電源插座;而在側板上設有一個定制的帶防塵蓋多針公頭插座。這種定制的多針公頭插座由3特製的同軸電纜接點,可以處理3G/SDI的高清視頻傳輸,4路鍍金的交流電源公頭接點,和27針鍍金公頭接點以作數位/數比音頻訊號傳輸。
這舞台接線箱可用於訊號輸入或輸出的應用。可配合OB1FM100-2G複合電纜作最大距離為100m的高清視頻傳輸,能從舞台接線箱到轉播車中獲得滿意質量的傳輸。該HDDSBHSOB1-M可分別組合OB1FM100-2G複合電纜,和OB1F005M-2G複合扇尾電纜,提供了從現場工作人員至轉播車的雙向伸延連接。
特性:
- 8對XLRs平行連接的公頭和母頭插座。
- 3 × BNC接口(3G-SDI相容及D系列安裝面板)。
- 1 × IEC/ CEE 16A 2P+ E 250V交流電源插座。
- 1 × 帶防塵蓋的OB1複合電纜專用多針公頭插座。
- 以工業鍍鋅鋼板製造。
產品規格:
XLR | BNC | 供電 | 多芯插座 | ||
插入 / 拔出受力 | 最高插入受力 15.4kg | 旋扭及卡入鎖定 | 符合 VDE 規格 | 旋扭及卡入鎖定 | |
一般插入受力 11.0kg | |||||
最高拔出受力 15.4kg | |||||
一般拔出受力 11.0kg | |||||
溫度範圍 | -55°C~+88°C | -55°C~+88°C | -25°C~+55°C | -55°C~+88°C | |
濕度指標 | MIL-STD-202F | MIL-C-39012 | 沒有 | MIL C5015 | |
抗銹指標 | MIL-STD-202F | 沒有 | MIL-STD-202F | ||
外框 | 強化合金、鍍鎳層 | 銅、鍍鎳外層 | 聚碳酸酯 | 強化鋁合金、黒色塗層 | |
插座接點 | 銅、鍍金外層 | 銅、鍍鎳外層 | 聚碳酸酯 | 銅、鍍金外層 | |
插針接點 | 銅、鍍金外層 | 青銅、鍍金外層 | 黃銅 | 銅、鍍金外層 | |
解鎖按片 | 鋼、鍍鎳外層 | 沒有 | 聚碳酸酯 | 橡膠防水壓片 | |
內部鎖鏗 | 強化合金、鍍鋅層 | 黃銅、鍍鎳外層 | 沒有 | 不銹鋼鎖鏗 | |
防水能力 | 沒有 | 沒有 | IP 44 | 於10m水深、能維持12小時 |
