12PLS
12 通道無源線路分配系統
整系列 12 通道無源線路分配系統，是設計於為能靈活改變線路編排的音頻系統安裝工作，以全標準卡農接線座設計，用戶可輕易地更改及轉換輸入及輸出線路的位置及安排。
專業廣播品質線路分配系統，可提供要求高的音頻指標，選用一級品質的歐洲名廠 LUNDAHL 音頻變壓器，能提供處理高達 +24dBu 的音頻電平訊號。

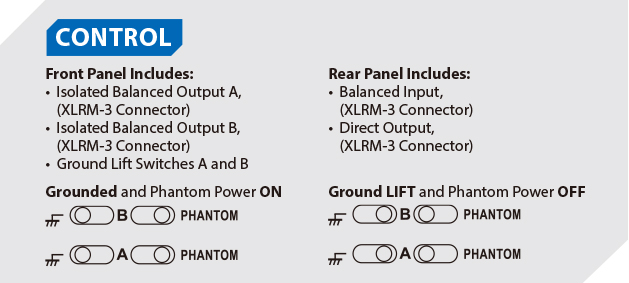

線路分配器的每一通道均分別設有三組輸出：1 組直接輸出、2 組變壓器隔離輸出、而該 2 組變壓器隔離輸出 (A及B) 亦同樣設有地線分離選擇開關，可説明解決因地線回路產生的噪音。將開關推向左時，地線會設定分離；而將開關向右時，地線將會設定為連接。
特性
- 廣播級音頻品質。
- 工作電平可達 +24dBu。
- 高集成度設計。
- 三路線路分配輸出。
- 音頻變壓器隔離輸出。
- 兩路地線分離設定選擇。
- 標準 2U-19" 機架機體。
- 前及後面板可同樣安裝在機架上。
- 堅固耐用的全金屬機體。
- 軍事指標配件製造。
產品規格
| 頻率響應 | 0dB/-0.2dB | |
| 20Hz~20kHz | ||
| 最大輸入電平 | +18dBu, (1% 50Hz) | |
| +24dBu, (0.1% 1kHz) | ||
| 失真度 | 0.002% (0dBu, 1kHz) | |
| 損耗衰減 | -2.5dB 於 600Ω 負載 | |
| <0.1dB 於 50kΩ 負載 | ||
| 輸入短路損耗 | A 或 B -1.5dB | |
| 設置 | XLRF 卡農母頭 輸入, | |
| XLRM 卡農公頭 直接輸出, | ||
| XLRM 卡農公頭 隔離輸出 × 2, | ||
| 地線連接開關 × 2 | ||
| 尺寸 | 寬483 × 高88 × 深104 (mm) | |
| 重量 | 5.3kg |
