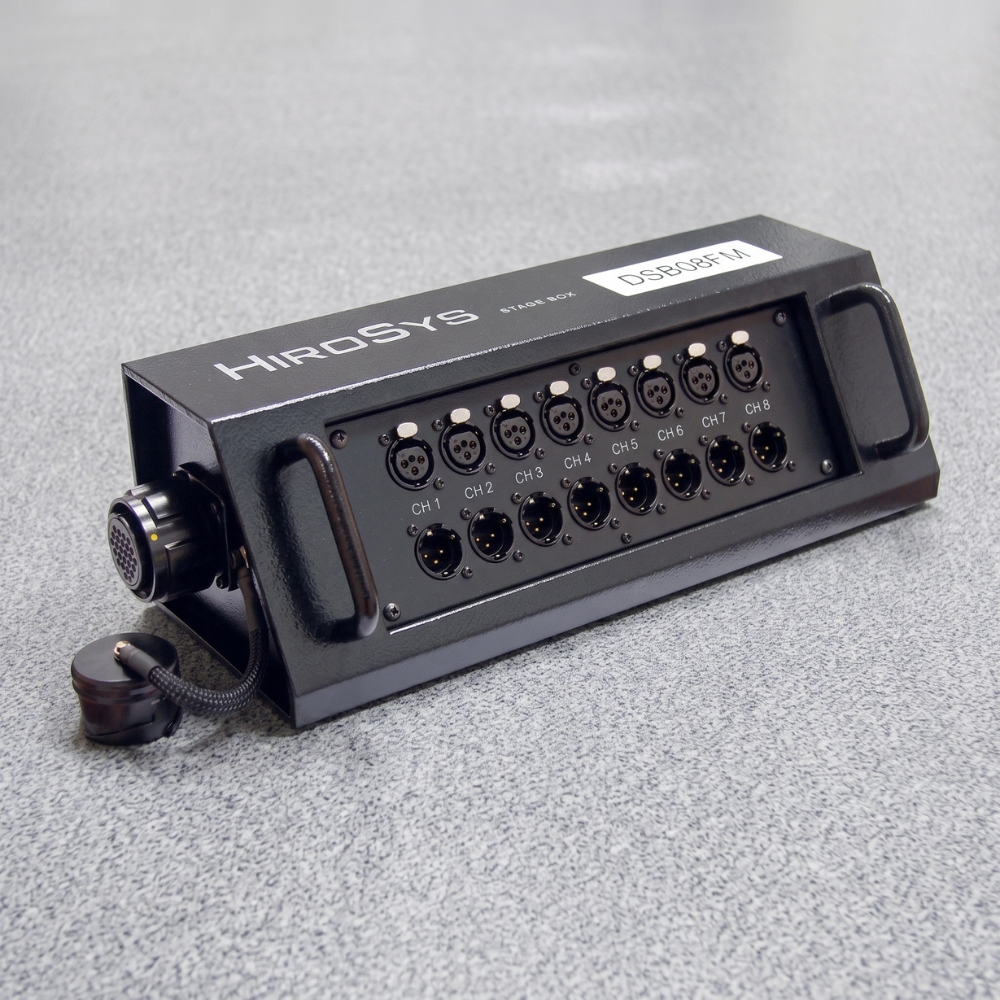

DSB08FM

8通道数字-模拟舞台接线箱




DSB08FM 多通道数字/模拟舞台接线箱配有标准卡农插座及多芯接线插座。可选择配套以延长多芯线,将两台接线箱互相连接;亦可配套扇型分线连接到其他卡农设备。

舞台接线箱机体是以强化处理的合金钢材制造,表面涂上抗锈的黒色环气基树脂(epoxyblack-dust);另外所有卡农插座及多芯插座亦配以金属外框,加强耐用性。

接线箱主要作为舞台上各音频信号输入及输出点之间的整合,而连接上多芯延长线后,更能整齐地与控制混音器连接。接线箱上每一通道的卡农公/母插座及多芯接点均互相平行连接,即每通道可独立设定为话筒或数字/模拟线路;输入或输出应用。

两端的多芯插座均配有防尘保护盖,可作防尘及防潮保护,而所有卡农插座均可选择配套防尘保护盖。



特性:

  • 8路 XLR-M 卡农公头及 XLR-F 卡农母头接线插座。
  • 25针(8通道)多芯公母接线插座连防尘盖。
  • 两端的多芯公/母插座与相对通道的卡农公母插座均互相平行连接。
  • 机体外壳以全金属制造,坚固耐用,适合在户外及恶劣肮脏的环境使用。



技术指标:

    XLR 卡农插座 多芯公/母插座
  插入 / 拔出受力 最高插入受力 15.4kg 螺旋式,扭入锁锁定
    一般插入受力 11.0kg
    最高拔出受力 15.4kg
    一般拔出受力 11.0kg
  寿命 10,000 次使用 (最小) 35,000 次使用 (最小)
  温度范围 -55°C~+88°C -55°C~+88°C
  湿度指标 符合 MIL-STD-202F, 107D 程序 符合 MIL C5015
  抗锈指标 符合 MIL-STD-202F, 101D 程序 符合 MIL-STD-202F, 101D 程序
  外框 强化合金、镀镍层 强化铝合金、黒色涂层
  插座接点 铜、镀金外层 铜、镀金外层
  插针接点 铜、镀金外层 铜、镀金外层
  解锁按片 钢、镀镍外层 橡胶防水压片
  内部锁铿 强化合金、镀锌层 不锈钢锁铿
  防水能力 没有 于10m水深、能维持12小时
